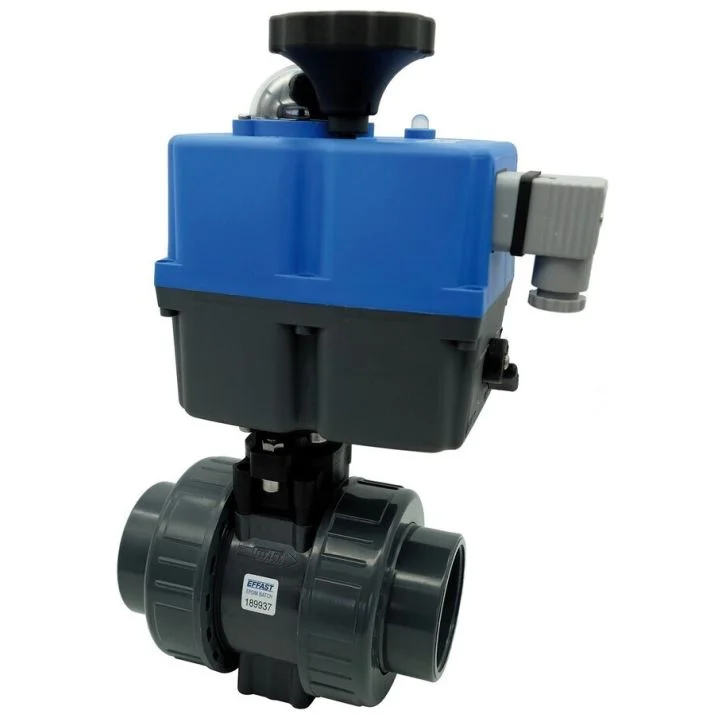

Кран шаровый с электроприводом Effast d32 мм PTFE/FPM BDREBK1YA032V
0 Отзывы
Кран шаровый EFFAST BDREBK1YA с электроприводом PTFE/FPM выполнен из высококачественного PVC, FPM и PTFE. Пр-во Италия. Изделия из ПВХ оптимальны для транспортировки жидкостей от 0 до +60°C под давлением и могут использоваться в системах водоснабжения и водоподготовки. Обладает повышенной устойчивостью к химии, коррозии и воздействию УФ-лучей.
- Диаметр: 32 мм
- Тип соединения: под клей
- Давление: до 16 бар
- Напряжение: 24-220 В
В 2.5 раза эффективнее, чем краны других производителей Рабочий цикл мотора 75%
Мультивольтажность Возможность работы при переменном и постоянном токе
Быстрая смена положения за 9 секунд
Долговечность IP67, бесщеточный двигатель,
устойчивость к коррозии,
УФ и химии для бассейна
Wi-Fi управление, регулировка протока и система аварийного отключения (опционально)
Сделано в Европе
Шаровый кран Effast с электроприводом
Шаровый кран Effast с электроприводом - это идеальное решение для перекрытия потока воды в контуре трубопровода бассейна, а также в системах очистки воды, питьевого и бытового водоснабжения, полива и орошения. Компактное мультивольтажное устройство предназначено для работы в диапазоне переменного тока от 24 до 240 В или постоянного тока - от 24 до 135 В. Вы можете управлять транспортировкой жидкости в двух режимах: ручном и автоматическом.
Электропривод шарового крана Effast укомплектован мотором с рабочим циклом 75%. Это в 2.5 раза эффективнее, чем устройства других производителей. Благодаря бесщеточному двигателю, углу поворота ведущего вала от 0 до 270°, а также идеально гладким шару и седлу, смена положения крана занимает 9 секунд. Устойчивость к износу, УФ и химии для бассейна при высокой влажности и температуре окружающей среды от -20 до +60 °C обеспечивается благодаря двигателю с защитой IP67, а также корпусу и комплектующим из прочных материалов.
Вы можете выбрать модель с диаметром клеевого соединения от 16 до 110 мм и уплотнительными кольцами из EPDM или FPM.
Конструктивные особенности
-
Вентиль для ручного управленияи окно для визуального контроля положения крана
-
Разъем для подключения опций
-
Разъем для подключения к электросети
-
Переключатель режимовс ручного на автоматический
Электропривод с бесщеточным двигателемобеспечивает долговечность устройства
Электронная плата управленияпозволяет подключить постоянный или переменный ток
Диаметр клеевого соединения от 16 до 110 ммпозволяет реализовать любые задачи в рамках создания трубопровода
Удобное крепление
- Вентиль для ручного управленияи окно для визуального контроля положения крана
- Разъем для подключения опций
- Разъем для подключения к электросети
- Переключатель режимовс ручного на автоматический
- Электропривод с бесщеточным двигателемобеспечивает долговечность устройства
- Электронная плата управленияпозволяет подключить постоянный или переменный ток
- Диаметр клеевого соединения от 16 до 110 ммпозволяет реализовать любые задачи в рамках создания трубопровода
- Удобное крепление
Простой визуальный контроль
Простой визуальный контроль работы электропривода осуществляется с помощью смотрового окна и индикатора работы на крышке устройства.
Сквозь смотровое окно из прозрачного поликарбоната вы можете видеть положение крана: открыто или закрыто.
Светодиодный индикатор демонстрирует текущее состояние устройства через изменение цвета подсветки. Индикация базовой версии электропривода:
-
Нет питания -
В открытом положении -
В закрытом положении -
Открывается -
Закрывается
-
Включено ограничение крутящего момента, переход от закрытого положения к открытому
-
Включено ограничение крутящего момента, переход от открытого положения к закрытому
-
Ручной режим включен
-
Привод остановился (не в закрытом и не в открытом положении) -
В среднем положении
Прочность и долговечность
Шаровый кран Effast с электроприводом выполнен из высококачественного ПВХ с уплотнениями PTFE/EPDM или PTFE/FPM.
Уплотнения PTFE/EPDM устойчивы к щелочам и кислотам, солевым растворам и окисленным растворителям.
Уплотнения PTFE/FPM отличаются стойкостью к маслам, бензинам, гидравлическим жидкостям и углеводородным растворителям.
Вы можете использовать кран в трубопроводах для транспортировки жидкости температурой от 0 до + 60 °C при температуре окружающей среды от -20 до +60 °C.
Дополнительные возможности
Расширьте функционал шарового крана с электроприводом. Вы можете заказать устройство с предустановленными производителем опциями или приобрести их отдельно и установить самостоятельно после покупки устройства.
- Цифровой позиционер DPS для удаленного контроля положения крана. Датчик срабатывает относительно токового сигнала станции управления от 4 до 20 мА и от 20 до 4 мА, от 0 до 10 В или от 1 до 10 В в зависимости от модели электропривода.
- Аварийно-автономная отказная система с аккумулятором для автоматического открытия или закрытия крана в случае перебоев энергопитания.
- Цифровой потенциометр.
- Кабельный разъем для подключения интерфейса установки связи с приводом, считывания параметров и изменения установочных значений.
- Модуль Bluetooth, кабельная система Modbus или модуль Wi-Fi.
Цифровой позиционер
Аварийно-автономная отказная система
Комплект для подключения интерфейса
Управляйте шаровым краном Effast
с электроприводом со своего смартфона
с электроприводом со своего смартфона
 |
 |
 |
| Беспроводная сеть управления с помощью модуля Bluetooth | Кабельная сеть управления с помощью системы Modbus | Беспроводная сеть управления с помощью модуля Wi-Fi на базе протокола 802.15.4 |
| Максимальное количество подключенных электроприводов, шт | ||
| 50 | 32 | 32 |
| Радиус действия сети, м | ||
| 20 | 1200 | От 50 до 1600 без ретрансляторов: каждый электропривод одновременно принимает и излучает сигнал сети, что позволяет избежать помех, таких как стены. |
| Доступные функции управления | ||
| Вы можете открыть или закрыть кран, а также остановить работу электропривода, контролировать положение заслонки, считывать параметры устройства и получать уведомления об ошибке. | Благодаря технологии Plug and Play вы можете устанавливать связь электроприводами и управлять устройствами, программировать их работу и получать сообщения об ошибках максимально быстро. | Благодаря технологии Plug and Play вы можете устанавливать связь электроприводами и управлять устройствами, программировать их работу и получать сообщения об ошибках максимально быстро. |
| Дистанционное управление | ||
| Посредством любых гаджетов IOS или Android. | Посредством панели управления, ПК и любых гаджетов IOS или Android. | Посредством панели управления, ПК и любых гаджетов IOS или Android. Доступно 12 каналов связи. |
| Возможность ручного управления в режиме работы сети | ||
| Нет | Да | Да |
|
||
| Беспроводная сеть управления с помощью модуля Bluetooth | ||
| Максимальное количество подключенных электроприводов, шт | ||
| 50 | ||
| Радиус действия сети, м | ||
| 20 | ||
| Доступные функции управления | ||
| Вы можете открыть или закрыть кран, а также остановить работу электропривода, контролировать положение заслонки, считывать параметры устройства и получать уведомления об ошибке. | ||
| Дистанционное управление | ||
| Посредством любых гаджетов IOS или Android. | ||
| Возможность ручного управления в режиме работы сети | ||
| Нет | ||
|
||
| Кабельная сеть управления с помощью системы Modbus | ||
| Максимальное количество подключенных электроприводов, шт | ||
| 32 | ||
| Радиус действия сети, м | ||
| 1200 | ||
| Доступные функции управления | ||
| Благодаря технологии Plug and Play вы можете устанавливать связь электроприводами и управлять устройствами, программировать их работу и получать сообщения об ошибках максимально быстро. | ||
| Дистанционное управление | ||
| Посредством панели управления, ПК и любых гаджетов IOS или Android. | ||
| Возможность ручного управления в режиме работы сети | ||
| Да | ||
|
||
| Беспроводная сеть управления с помощью модуля Wi-Fi на базе протокола 802.15.4 | ||
| Максимальное количество подключенных электроприводов, шт | ||
| 32 | ||
| Радиус действия сети, м | ||
| От 50 до 1600 без ретрансляторов: каждый электропривод одновременно принимает и излучает сигнал сети, что позволяет избежать помех, таких как стены. | ||
| Доступные функции управления | ||
| Благодаря технологии Plug and Play вы можете устанавливать связь электроприводами и управлять устройствами, программировать их работу и получать сообщения об ошибках максимально быстро. | ||
| Дистанционное управление | ||
| Посредством панели управления, ПК и любых гаджетов IOS или Android. Доступно 12 каналов связи. | ||
| Возможность ручного управления в режиме работы сети | ||
| Да | ||
Максимальное рабочее давление в зависимости от температуры перекачиваемой жидкости
Потеря давления в зависимости от скорости протока
Модели:
-
d16 мм:BDREBK1YA0160 /
BDREBK1YA016Vd20 мм:BDREBK1YA0200 /
BDREBK1YA020V -
d25 мм:BDREBKY1A0250 /
BDREBKY1A025V -
d32 мм:BDREBKY1A0320 /
BDREBKY1A032V -
d40 мм:BDREBKY1A0400 /
BDREBKY1A040V
-
d50 мм:BDREBKY1A0500 /
BDREBKY1A050V -
d63 мм:BDREBKY1A0630 /
BDREBKY1A063V -
d75 мм:BDREBKY1A0750 /
BDREBKY1A075Vd90 мм:BDREBK1YA0900 /
BDREBK1YA090V -
d110 мм:BDREBK1YA1100 /
BDREBK1YA110V
Технические характеристики
| Модель | d16 мм | d20 мм | d25 мм | d32 мм | d40 мм | d50 мм | d63 мм | d75 мм | d90 мм | d110 мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Максимальная скорость протока, л/мин | 190 | 190 | 380 | 700 | 1000 | 1700 | 3200 | 7000 | 7000 | 10 000 |
| Крутящий момент при максимальном давлении, Нм | 1.5 | 1.5 | 2 | 3 | 5 | 7 | 10 | 24 | 24 | 30 |
| Вес, г | 2465 | 2465 | 2568 | 2615 | 2616 | 3145 | 3137 | 6389 | 6305 | 9073 |
| Модель электропривода | J4C S-20 | J4C S-35 | ||||||||
| Максимальный крутящий момент блокировки, Нм | 25 | 38 | ||||||||
| Максимальный рабочий крутящий момент, Нм | 20 | 35 | ||||||||
| Материал главного вала (стержня) | Антикоррозийный полиамид | Нержавеющая сталь | ||||||||
| Материал корпуса и крышки | Антикоррозийный полиамид | |||||||||
| Материал шестерней | Нержавеющая сталь и полиамид | |||||||||
| Рабочий цикл мотора, % | 75 | |||||||||
| Максимальный рабочий угол, ° | от 0 до 270 | |||||||||
| Класс изоляции | B | |||||||||
| Класс энергоэффективности по стандарту IEC 60034 | S4 | |||||||||
| Диапазон переменного/постоянного тока блока питания (AC/DC), В | от 24 до 240 / от 24 до 135 | |||||||||
| Время полного открытия/закрытия крана, с | 9 | |||||||||
| Тип контактов концевого выключателя | 4 SPST NO micro | |||||||||
| Мощность автоматического нагревателя, Вт | 3.5 | |||||||||
| Большой кабельный разъем | DIN EN 175301-803, форма A | |||||||||
| Малый кабельный разъем | DIN43650, тип C | |||||||||
| Степень пылевлагозащиты по стандарту IEC 60529 | IP67 | |||||||||
| Рабочая температура окружающей среды, °C | от - 20 до +60 | |||||||||
| Номинальное давление, бар | 16 | |||||||||
| Диапазон рабочей температуры воды, °C | от 0 до +60 | |||||||||
| Режимы управления | Ручной и автоматический | |||||||||
| Материал клапана | PVC-U | |||||||||
| Материал уплотнительных колец | EPDM или FPM | |||||||||
| Материал седла шара | PTFE | |||||||||
| Материал соединительных муфт | PVC-U | |||||||||
| Материал шарового крана | PVC-U | |||||||||
| Соединение шарового крана с трубой и фитингами | Клеевое | |||||||||
| Стандарт соединения шарового крана с электроприводом | ISO 5211 | |||||||||
| Модель | d16 мм | d20 мм | d25 мм |
|---|---|---|---|
| Максимальная скорость протока, л/мин | 190 | 190 | 380 |
| Крутящий момент при максимальном давлении, Нм | 1.5 | 1.5 | 2 |
| Вес, г | 2465 | 2465 | 2568 |
| Модель электропривода | J4C S-20 | ||
| Максимальный крутящий момент блокировки, Нм | 25 | ||
| Максимальный рабочий крутящий момент, Нм | 20 | ||
| Материал главного вала (стержня) | Антикоррозийный полиамид | ||
| Материал корпуса и крышки | Антикоррозийный полиамид | ||
| Материал шестерней | Нержавеющая сталь и полиамид | ||
| Рабочий цикл мотора, % | 75 | ||
| Максимальный рабочий угол, ° | от 0 до 270 | ||
| Класс изоляции | B | ||
| Класс энергоэффективности по стандарту IEC 60034 | S4 | ||
| Диапазон переменного/постоянного тока блока питания (AC/DC), В | от 24 до 240 / от 24 до 135 | ||
| Время полного открытия/закрытия крана, с | 9 | ||
| Тип контактов концевого выключателя | 4 SPST NO micro | ||
| Мощность автоматического нагревателя, Вт | 3.5 | ||
| Большой кабельный разъем | DIN EN 175301-803, форма A | ||
| Малый кабельный разъем | DIN43650, тип C | ||
| Степень пылевлагозащиты по стандарту IEC 60529 | IP67 | ||
| Рабочая температура окружающей среды, °C | от - 20 до +60 | ||
| Номинальное давление, бар | 16 | ||
| Диапазон рабочей температуры воды, °C | от 0 до +60 | ||
| Режимы управления | Ручной и автоматический | ||
| Материал клапана | PVC-U | ||
| Материал уплотнительных колец | EPDM или FPM | ||
| Материал седла шара | PTFE | ||
| Материал соединительных муфт | PVC-U | ||
| Материал шарового крана | PVC-U | ||
| Соединение шарового крана с трубой и фитингами | Клеевое | ||
| Стандарт соединения шарового крана с электроприводом | ISO 5211 | ||
| Модель | d32 мм | d40 мм | d50 мм | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальная скорость протока, л/мин | 700 | 1000 | 1700 | ||||||||||||||||||||||||||||||
| Крутящий момент при максимальном давлении, Нм | 3 | 5 | 7 | ||||||||||||||||||||||||||||||
| Вес, г | 2615 | 2616 | 3145 | ||||||||||||||||||||||||||||||
| Модель электропривода | J4C S-20 | ||||||||||||||||||||||||||||||||
| Максимальный крутящий момент блокировки, Нм | 25 | ||||||||||||||||||||||||||||||||
| Максимальный рабочий крутящий момент, Нм | 20 | ||||||||||||||||||||||||||||||||
| Материал главного вала (стержня) | Антикоррозийный полиамид | ||||||||||||||||||||||||||||||||
| Материал корпуса и крышки | Антикоррозийный полиамид | ||||||||||||||||||||||||||||||||
| Материал шестерней | Нержавеющая сталь и полиамид | ||||||||||||||||||||||||||||||||
| Рабочий цикл мотора, % | 75 | ||||||||||||||||||||||||||||||||
| Максимальный рабочий угол, ° | от 0 до 270 | ||||||||||||||||||||||||||||||||
| Класс изоляции | B | ||||||||||||||||||||||||||||||||
| Класс энергоэффективности по стандарту IEC 60034 | S4 | ||||||||||||||||||||||||||||||||
| Диапазон переменного/постоянного тока блока питания (AC/DC), В | от 24 до 240 / от 24 до 135 | ||||||||||||||||||||||||||||||||
| Время полного открытия/закрытия крана, с | 9 | ||||||||||||||||||||||||||||||||
| Тип контактов концевого выключателя | 4 SPST NO micro | ||||||||||||||||||||||||||||||||
| Мощность автоматического нагревателя, Вт | 3.5 | ||||||||||||||||||||||||||||||||
| Большой кабельный разъем | DIN EN 175301-803, форма A | ||||||||||||||||||||||||||||||||
| Малый кабельный разъем | DIN43650, тип C | ||||||||||||||||||||||||||||||||
| Степень пылевлагозащиты по стандарту IEC 60529 | IP67 | ||||||||||||||||||||||||||||||||
| Рабочая температура окружающей среды, °C | от - 20 до +60 | ||||||||||||||||||||||||||||||||
| Номинальное давление, бар | 16 | ||||||||||||||||||||||||||||||||
| Диапазон рабочей температуры воды, °C | от 0 до +60 | ||||||||||||||||||||||||||||||||
| Режимы управления | Ручной и автоматический | ||||||||||||||||||||||||||||||||
| Материал клапана | PVC-U | ||||||||||||||||||||||||||||||||
| Материал уплотнительных колец | EPDM или FPM | ||||||||||||||||||||||||||||||||
| Материал седла шара | PTFE | ||||||||||||||||||||||||||||||||
| Материал соединительных муфт | PVC-U | ||||||||||||||||||||||||||||||||
| Материал шарового крана | PVC-U | ||||||||||||||||||||||||||||||||
| Соединение шарового крана с трубой и фитингами | Клеевое | ||||||||||||||||||||||||||||||||
| Стандарт соединения шарового крана с электроприводом | ISO 5211 | ||||||||||||||||||||||||||||||||
| Модель | d63 мм | d75 мм | d90 мм |
|---|---|---|---|
| Максимальная скорость протока, л/мин | 3200 | 7000 | 7000 |
| Крутящий момент при максимальном давлении, Нм | 10 | 24 | 24 |
| Вес, г | 3137 | 6389 | 6305 |
| Модель электропривода | J4C S-20 | J4C S-35 | |
| Максимальный крутящий момент блокировки, Нм | 25 | 38 | |
| Максимальный рабочий крутящий момент, Нм | 20 | 35 | |
| Материал главного вала (стержня) | Антикоррозийный полиамид Антикорро- зийный полиамид |
Нержавеющая сталь | |
| Материал корпуса и крышки | Антикоррозийный полиамид | ||
| Материал шестерней | Нержавеющая сталь и полиамид | ||
| Рабочий цикл мотора, % | 75 | ||
| Максимальный рабочий угол, ° | от 0 до 270 | ||
| Класс изоляции | B | ||
| Класс энергоэффективности по стандарту IEC 60034 | S4 | ||
| Диапазон переменного/постоянного тока блока питания (AC/DC), В | от 24 до 240 / от 24 до 135 | ||
| Время полного открытия/закрытия крана, с | 9 | ||
| Тип контактов концевого выключателя | 4 SPST NO micro | ||
| Мощность автоматического нагревателя, Вт | 3.5 | ||
| Большой кабельный разъем | DIN EN 175301-803, форма A | ||
| Малый кабельный разъем | DIN43650, тип C | ||
| Степень пылевлагозащиты по стандарту IEC 60529 | IP67 | ||
| Рабочая температура окружающей среды, °C | от - 20 до +60 | ||
| Номинальное давление, бар | 16 | ||
| Диапазон рабочей температуры воды, °C | от 0 до +60 | ||
| Режимы управления | Ручной и автоматический | ||
| Материал клапана | PVC-U | ||
| Материал уплотнительных колец | EPDM или FPM | ||
| Материал седла шара | PTFE | ||
| Материал соединительных муфт | PVC-U | ||
| Материал шарового крана | PVC-U | ||
| Соединение шарового крана с трубой и фитингами | Клеевое | ||
| Стандарт соединения шарового крана с электроприводом | ISO 5211 | ||
| Модель | d110 мм |
|---|---|
| Максимальная скорость протока, л/мин | 10 000 |
| Крутящий момент при максимальном давлении, Нм | 30 |
| Вес, г | 9073 |
| Модель электропривода | J4C S-35 |
| Максимальный крутящий момент блокировки, Нм | 38 |
| Максимальный рабочий крутящий момент, Нм | 35 |
| Материал главного вала (стержня) | Нержавеющая сталь |
| Материал корпуса и крышки | Антикоррозийный полиамид |
| Материал шестерней | Нержавеющая сталь и полиамид |
| Рабочий цикл мотора, % | 75 |
| Максимальный рабочий угол, ° | от 0 до 270 |
| Класс изоляции | B |
| Класс энергоэффективности по стандарту IEC 60034 | S4 |
| Диапазон переменного/постоянного тока блока питания (AC/DC), В | от 24 до 240 / от 24 до 135 |
| Время полного открытия/закрытия крана, с | 9 |
| Тип контактов концевого выключателя | 4 SPST NO micro |
| Мощность автоматического нагревателя, Вт | 3.5 |
| Большой кабельный разъем | DIN EN 175301-803, форма A |
| Малый кабельный разъем | DIN43650, тип C |
| Степень пылевлагозащиты по стандарту IEC 60529 | IP67 |
| Рабочая температура окружающей среды, °C | от - 20 до +60 |
| Номинальное давление, бар | 16 |
| Диапазон рабочей температуры воды, °C | от 0 до +60 |
| Режимы управления | Ручной и автоматический |
| Материал клапана | PVC-U |
| Материал уплотнительных колец | EPDM или FPM |
| Материал седла шара | PTFE |
| Материал соединительных муфт | PVC-U |
| Материал шарового крана | PVC-U |
| Соединение шарового крана с трубой и фитингами | Клеевое |
| Стандарт соединения шарового крана с электроприводом | ISO 5211 |
Общее описание PVC-U
Непластифицированный поливинилхлорид (PVC-U) представляет собой соединение высокого качества с минимальной требуемой прочностью (MRS) не менее 25 Н/мм².
Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 0 до +60 ˚С. Фитинги ПВХ с клеевым соединением выдерживают давление до 16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается.
Фитинги ПВХ могут использоваться для объектов водоснабжения, водоподготовки и канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов с температурой более 65 ˚С.
Основные размеры
| Модель | d, мм | L, мм | Z, мм | E, мм | C1, мм | C2, мм | C3, мм | H1, мм | H2, мм | H3, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| d16 мм | 16 | 14.5 | 51 | 49 | 110 | 51 | 130 | 25 | 58 | 169 |
| d20 мм | 20 | 16 | 48 | 49 | 110 | 51 | 130 | 25 | 58 | 169 |
| d25 мм | 25 | 19 | 54 | 60 | 110 | 51 | 130 | 31 | 65 | 169 |
| d32 мм | 32 | 22 | 62 | 69 | 110 | 51 | 130 | 35 | 74.5 | 169 |
| d40 мм | 40 | 26 | 69 | 80 | 110 | 51 | 130 | 41 | 82 | 169 |
| d50 мм | 50 | 31 | 81 | 96 | 110 | 51 | 130 | 50 | 90 | 169 |
| d63 мм | 63 | 39 | 94 | 116 | 110 | 51 | 130 | 62 | 102.5 | 169 |
| d75 мм | 75 | 44 | 141 | 167 | 110 | 51 | 130 | 84 | 117.5 | 196 |
| d90 мм | 90 | 51 | 140 | 167 | 110 | 51 | 130 | 84 | 117.5 | 196 |
| d110 мм | 110 | 61 | 162 | 209 | 110 | 51 | 130 | 105 | 139.5 | 196 |
| Модель | d, мм | L, мм | Z, мм |
|---|---|---|---|
| d16 мм | 16 | 14.5 | 51 |
| d20 мм | 20 | 16 | 48 |
| d25 мм | 25 | 19 | 54 |
| d32 мм | 32 | 22 | 62 |
| d40 мм | 40 | 26 | 69 |
| d50 мм | 50 | 31 | 81 |
| d63 мм | 63 | 39 | 94 |
| d75 мм | 75 | 44 | 141 |
| d90 мм | 90 | 51 | 140 |
| d110 мм | 110 | 61 | 162 |
| Модель | E, мм | C1, мм | C2, мм |
|---|---|---|---|
| d16 мм | 49 | 110 | 51 |
| d20 мм | 49 | 110 | 51 |
| d25 мм | 60 | 110 | 51 |
| d32 мм | 69 | 110 | 51 |
| d40 мм | 80 | 110 | 51 |
| d50 мм | 96 | 110 | 51 |
| d63 мм | 116 | 110 | 51 |
| d75 мм | 167 | 110 | 51 |
| d90 мм | 167 | 110 | 51 |
| d110 мм | 209 | 110 | 51 |
| Модель | C3, мм | H1, мм | H2, мм |
|---|---|---|---|
| d16 мм | 130 | 25 | 58 |
| d20 мм | 130 | 25 | 58 |
| d25 мм | 130 | 31 | 65 |
| d32 мм | 130 | 35 | 74.5 |
| d40 мм | 130 | 41 | 82 |
| d50 мм | 130 | 50 | 90 |
| d63 мм | 130 | 62 | 102.5 |
| d75 мм | 130 | 84 | 117.5 |
| d90 мм | 130 | 84 | 117.5 |
| d110 мм | 130 | 105 | 139.5 |
| Модель | H3, мм |
|---|---|
| d16 мм | 169 |
| d20 мм | 169 |
| d25 мм | 169 |
| d32 мм | 169 |
| d40 мм | 169 |
| d50 мм | 169 |
| d63 мм | 169 |
| d75 мм | 196 |
| d90 мм | 196 |
| d110 мм | 196 |
Разборная схема шарового крана
| № | Деталь | Количество деталей Кол., дет. |
|---|---|---|
| 1 | Муфта из PVC-U | 2 |
| 2 | Патрубок из PVC-U | 2 |
| 3 | Уплотнительное кольцо из EPDM или FPM в зависимости от выбранной модели | 2 |
| 4 | Держатель уплотнителя из PVC-U | 1 |
| 5 | Уплотнительное кольцо корпуса из EPDM или FPM в зависимости от выбранной модели | 1 |
| 6 | Уплотнительное кольцо седла шара из EPDM или FPM в зависимости от выбранной модели | 2 |
| 7 | Седло шара из PTFE | 2 |
| 8 | Шар из PVC-U | 1 |
| 9 | Шток из PVC-U | 1 |
| 10 | Уплотнительное кольцо штока из EPDM или FPM в зависимости от выбранной модели | 2 |
| 11 | Электропривод | 1 |
| 12 | Корпус из PVC-U | 1 |
| 13 | Резьбовая вставка из латуни (только для моделей от d16 до d63) | 2 |
Схема установки
Сертификация
Пример использования крана Effast с электроприводом в трубопроводе бассейна
- 1 Бассейн
- 2 Насос Hayward серии HCP
- 3 Фильтр Hayward серии HCF ARTIC
- 4 Шаровый кран Effast с электроприводом
- 5 Система обеззараживания Sugar Valley Aquascenic HD
- 6 Средство для коррекции рН
- 7 Дозирующий насос реагента рН
Функции крана Effast с электроприводом в системе пятикрановой обвязки в трубопроводе бассейна
-
Фильтрация:краны 1 и 5 открыты
краны 2, 3 и 4 закрыты -
Обратная промывка фильтра:краны 2 и 3 открыты
краны 1, 4 и 5 закрыты -
Отведение грязной воды после обратной промывки в канализацию:краны 1 и 4 открыты
краны 2, 3 и 5 закрыты -
Отведение воды из бассейна в канализацию без фильтрации:краны 1 и 3 открыты
краны 2, 4 и 5 закрыты
Сфера применения
Питьевое водоснабжение
Бассейны и SPA
Фонтаны и сливные системы
Сельское хозяйство и системы орошения
Промышленность и системы напорных трубопроводов
Характеристики
| Артикул | BDREBK1YA032V |
|---|---|
| Тип товара | Кран |
| Наличие электропривода | Да |
| Рабочее давление | 16 бар |
| Дополнительно |
|
| Вес в упаковке, кг | 0.5 |
| Производитель | Effast |
| Страна производства | Италия |
| Гарантия | 24 месяца |
Отзывы покупателей (0)
Оставьте отзыв о товаре или напишите ваш вопросКран шаровый с электроприводом Effast d32 мм PTFE/FPM BDREBK1YA032V
Доставка и оплата
*При оформлении заказа в рабочий день до 13:00 мы отправим его в этот же день. Как правило, получить посылку вы можете уже на следующий день.
Заказы, оформленные после 13:00, отправляются на следующий рабочий день. Но мы приложим максимум усилий, чтобы отправить его в этот же день.
Заказы, оформленные в выходные и праздники, отправляются в ближайший рабочий день.
Мы отправим номер ТТН после 20:00, когда заказ будет полностью собран и передан службе доставки.
Заказы, оформленные после 13:00, отправляются на следующий рабочий день. Но мы приложим максимум усилий, чтобы отправить его в этот же день.
Заказы, оформленные в выходные и праздники, отправляются в ближайший рабочий день.
Мы отправим номер ТТН после 20:00, когда заказ будет полностью собран и передан службе доставки.
Как заказать товар?
Заказать интересующий вас товар вы можете на сайте магазина aquapolis.ua.
Прием заказов по телефону
- 0800 300 144 - бесплатно по всей Украине
- 044 39 49 600 - По городу Киеву
- 068 39 49 600 - Киевстар
- 050 39 49 700 - Vodafone
- 096 39 49 600 - Viber
График роботы call-центра
- Понедельник - пятница: с 9:00 до 18:00
- Суббота: с 10:00 до 16:00
- Воскресенье: выходной день
Стоимость доставки
Доставка по Украине
Мы отправляем заказы по всей Украине Новой Почтой быстро и удобно:
- • в отделение Новой Почты
- • курьером на дом
Когда доставка платная:
- • в заказе есть бассейн, копинг, керамогранит или песок, независимо от суммы заказа
- • общая сумма меньше, чем 2000 грн
- • вы выбрали доставку курьером, независимо от суммы заказа
Когда доставка бесплатная:
- • сумма заказа от 2000 грн
- • доставка в отделение Новой Почты
- • в заказе нет бассейна, копинга, керамогранита или песка
Оплата:
Выбирайте онлайн-оплату – это удобно и выгодно.
В случае оплаты при получении Новая Почта взимает комиссию за перевод.
Как получить свой заказ?
Доставляем заказы по всей Украине при помощи перевозчика "Новая Почта".
перевозчика
Как заказать с самовывозом со склада "Новой Почты"?
- 1. При оформлении заказа необходимо выбрать "Доставка на склад Новой Почты".
- 2. Укажите номер ближайшего отделения "Новой Почты", куда необходимо доставить заказ.
- 3. После отправки заказа вы получите sms с номером ТТН.
- 4. При получении отправления, необходимо проверить внешний вид и комплектацию заказа, после чего выполнить оплату.
доставка
Как заказать с курьерской/адресной доставкой "Новой Почты"?
Курьерская доставка осуществляется по всей территории Украины и рассчитывается по тарифам компании-перевозчика "Новая Почта".
- 1. При оформлении заказа необходимо выбрать "Курьерская доставка Новой Почтой".
- 2. Укажите необходимую контактную информацию для доставки заказа (адрес, телефон).
- 3. После отправки заказа вы получите sms с номером ТТН.
- 4. При получении отправления, необходимо проверить внешний вид и комплектацию заказа, после чего выполнить оплату.
